雙工作臺位，每個工位可獨立控制，也可兩個工位同時使用，生產效率高
操作臺和熔膠系統採用分體佈局，使用靈活
合模採用氣液增壓缸，適合注膠面積較大、注膠量大產品的大批量生產
注膠壓力大小可通過面板壓力調節閥進行調節
注膠系統各部件採用模組化設計，維修及保養方便快速
自診功能和各種故障報警
多段控溫，膠缸、膠管和膠槍均可獨立控制
定時加熱、超溫報警和自動停止加熱功能
工作保護採用雙手操作按鈕、光柵
標準化、系統化模架設計，方便更換模具
工作臺配備產品頂出裝置，方便取出產品
可選配多段壓力控制系統，注膠壓力控制更精確
運用範圍
側式注膠系列, 給予多模穴與滑塊機構的模具較大的運用空間，適用於各式低壓熱熔膠成型樹脂對產品注膠包封。制程壓力低（0-6MPa），不會損傷零部件，無化學反應，成型快速，冷卻即成型，成型後產品具有絕緣與防水等性能。
廣泛應用於：電池、感測器、線圈、線束、連接器、PCBA等精密敏感電子元器件的封裝與保護。
產品規格
設備尺寸（寬度，深度，高度） / 重量 | 1300mm x 950mm x 1865mm / 610kg |
佔地面積 | 1300mm x 1700mm |
工作臺面離地高度 | 850mm |
包裝尺寸/重量 | 1370mm x 1010mm x 2010mm /650kg |
熔膠系統 | 5升熔膠缸x 2 |
自動加料系統 | 選配 |
最大注膠量 | 5.8g/RPM |
注膠槍型號與角度 | LPMS-G10 x 2 / 36.4°或90° |
注膠管 | 1.2米 x 2 |
輸入電壓 | 單相200-240VAC / 50 Hz |
溫控分區 | 6 |
溫度範圍 | 室溫至250℃ |
最大功率 | 9Kw |
馬達功率 | 120W x 2 |
最低工作氣壓 | 0.5MPa |
用氣量 | 0.18m3 /min |
合模方式 | 氣液增壓缸 |
合模力 | 最大5噸（選用10噸） |
合模行程 | 150mm |
脫模方式 | 氣缸 |
脫模力 | 980N |
脫模行程 | 10mm |
控制系統 | 7 ”人機介面，PLC控制 |
安全保護 | 雙手操作按鈕、光柵 |
標準模具尺寸/重量 | 230mm x 120mm x150mm / 25kg |
模具最大尺寸 | 300mm x 200mm x150mm |
低壓注塑機和模具外型尺寸圖

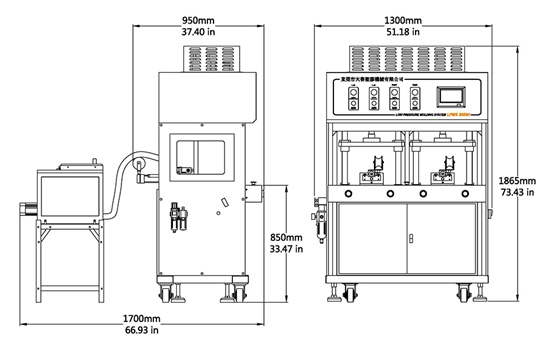

低壓注膠機機外形尺寸

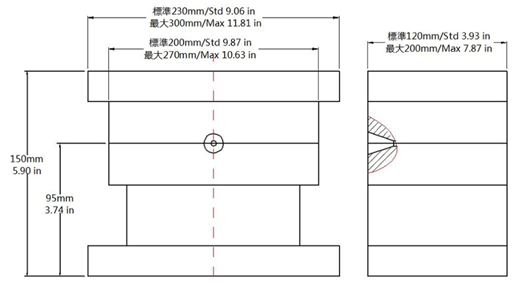

低壓注塑模具外形尺寸
