熱流道閥針直接頂在產品上注膠，無水口料，降低膠料成本
注膠時間比普通機器短，提高生產效率，滿足大批量產品的生產需求
<: left;"> 注膠壓力大小可通過面板壓力調節閥進行調節
注膠系統各部件採用模組化設計，維修及保養方便快速
自診功能和各種故障報警
分段獨立控溫，溫控精確
定時加熱、超溫報警和自動停止加熱功能
工作保護採用雙手自動控制、光柵
標準化、系統化模架設計，方便更換模具
產品頂出裝置，方便取出產品
運用範圍
頂式低壓注膠機系列，對左右平行連續式線材出線模具設計更合理可靠，適用於各式低壓熱熔膠成型樹脂對產品注膠包封。制程壓力低（0-6Mpa），不會損傷零部件，無化學反應，成形快速，冷卻即成型，成型後產品具有絕緣與防水等性能。
廣泛應用於：電池、感測器、線圈、線束、連接器、PCBA等包封。
產品規格
設備尺寸/重量 | 960 mm x 770 mm x 1720 mm / 320 kg |
佔地面積 | 960mm x 1700 mm |
工作檯面離地高度 | 840 mm |
包裝尺寸/重量 | 1010 mm x 870 mm x 1730 mm / 360kg |
熔膠系統 | 5升 x 1 |
自動加料系統 | 選配 |
最大注膠量 | 5.8g / RPM |
注膠槍型號與角度 | 熱流道系統 |
單個工位熱嘴數量 | 標準4，根據產品設計 |
注膠管 | 1.6m x 1 |
輸入電壓 | 200-240VAC/1 Phase/ 50 Hz |
溫控分區 | 5 或根據產品確定 |
溫度範圍 | 室溫至250℃ |
最大功率 | 6Kw / 7.5kw根據產品確定 |
馬達功率 | 120W |
最低工作氣壓 | 0.5MPa |
用氣量 | 0.1 m3/min |
合模方式 | 氣缸 |
合模力 | 最大1.2T |
合模行程 | 150 mm |
脫模方式 | 氣缸 |
脫模力 | 2515 N |
脫模行程 | 25 mm |
控制系統 | 7 ”人機介面，PLC控制 |
安全保護 | 光柵 |
標準模具尺寸 | 250 mm x 150 mm x 308mm / 75 kg |
模具最大尺寸 | 300 mm x 200 mm x 308 mm |
機臺和模具外型尺寸圖

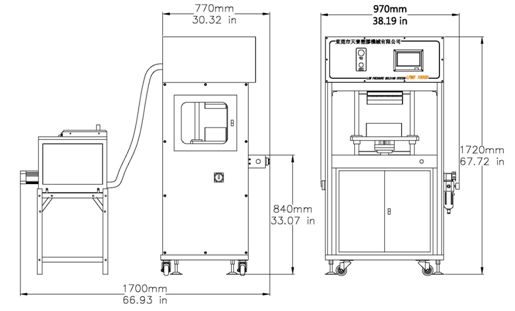

低壓注膠機機外形尺寸

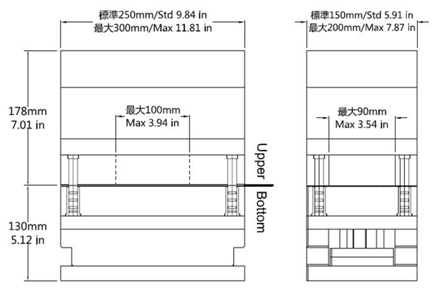

低壓注塑模具外形尺寸
